以下是我公司關(guān)于港機(jī)輪胎出現(xiàn)花紋溝裂和端點(diǎn)裂口的理論說明和相關(guān)案例：

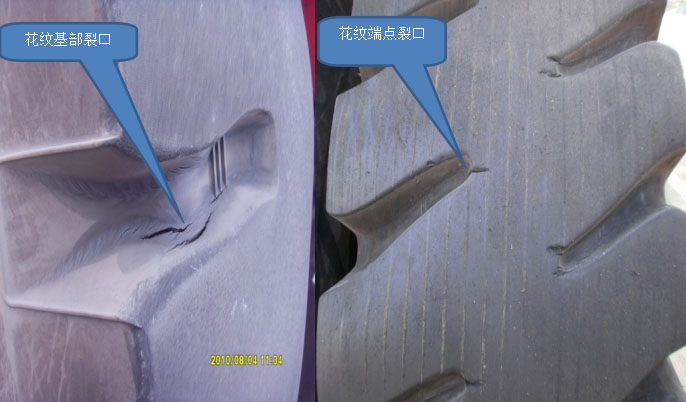

　　一、正面吊輪胎容易出現(xiàn)花紋裂口，表現(xiàn)為花紋基部或花紋端點(diǎn)不同程度的裂口。如圖：

　?。ㄒ唬?、產(chǎn)生原因：

　　?高負(fù)荷、低速速、頻繁轉(zhuǎn)向，輪胎與路面間產(chǎn)生很大的摩擦力，導(dǎo)致正面吊前輪會出現(xiàn)花紋端點(diǎn)裂口、后輪會出現(xiàn)花紋基本裂口，這是正常現(xiàn)象。

　　?工作場地小、導(dǎo)致車輛轉(zhuǎn)彎半徑小，甚至?xí)剞D(zhuǎn)向，這就減少輪胎的滾動摩擦、增加滑動摩擦，導(dǎo)致產(chǎn)生裂口的時間節(jié)點(diǎn)提前，或者，裂口較大。

　　?輪胎配方設(shè)計(jì)的側(cè)重點(diǎn)不同，導(dǎo)致產(chǎn)生裂口大小、時間節(jié)點(diǎn)不同。耐磨性好，橡膠硬度高，抗撕裂性能差，出現(xiàn)裂口的時間會提前。耐磨性降低，橡膠彈性好，抗撕裂性提高，出現(xiàn)裂口的時間會推后，甚至，磨平了也不會出現(xiàn)裂口。

　　?非鋪裝路面導(dǎo)致港用輪胎裂口，甚至大面積掉塊。

　?。ǘ?、裂口產(chǎn)生的原因不外以上幾點(diǎn)，以我們的經(jīng)驗(yàn)看：

　　?港口輪胎都會出現(xiàn)不同程度裂口，這和不同場地、駕駛習(xí)慣、負(fù)荷等關(guān)系更為密切。

　　?裂口很少會擴(kuò)展到胎體，影響輪胎的繼續(xù)使用。更不會危及到安全。

　　?我們目前的配方，兼顧輪胎的耐磨性能、抗撕裂性能，總體上看磨耗更好，使用壽命更長。

　　二、上述花紋基部和花紋端點(diǎn)裂口在各大港口廣泛存在，詳見以下實(shí)際案例說明

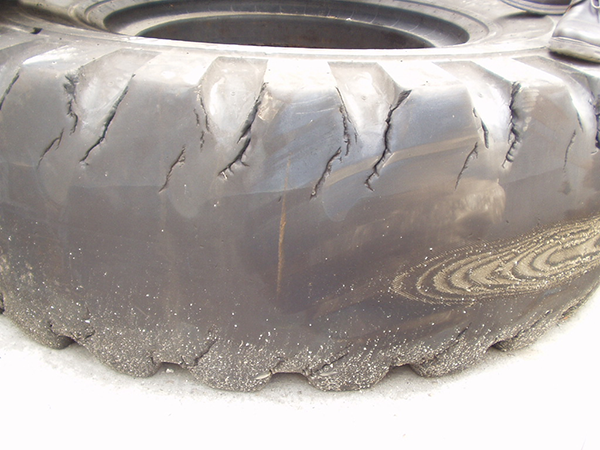

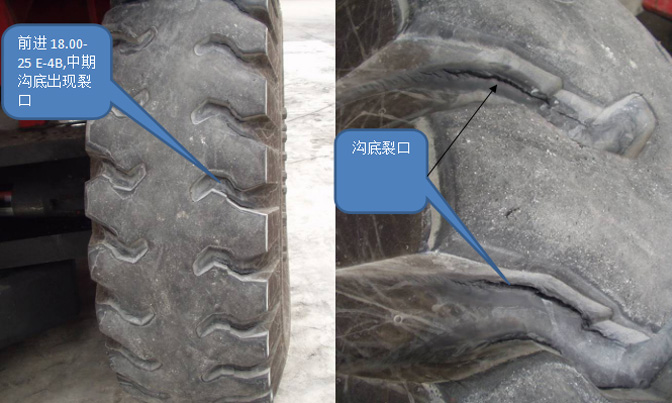

　　1、前進(jìn)牌港機(jī)輪胎使用情況——常熟某堆場（普通聯(lián)鎖塊路面）

　　2、當(dāng)時用戶比較擔(dān)心，我們建議繼續(xù)使用，最后繼續(xù)使用完畢，裂口沒有明顯擴(kuò)展，壽命也沒有差異。

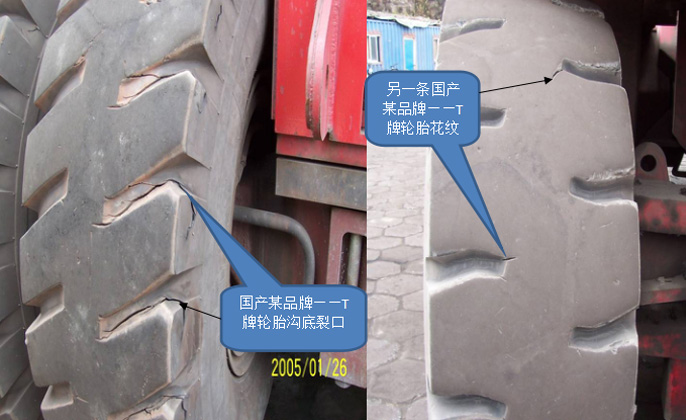

　　3、國內(nèi)其他品牌輪胎使用情況——北海港（普通聯(lián)鎖塊路面）

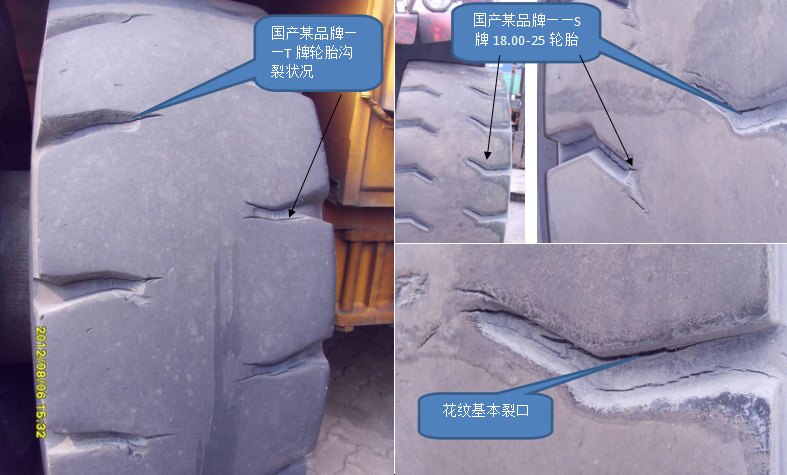

　　4、國內(nèi)其他品牌輪胎使用情況——天津歐亞物流

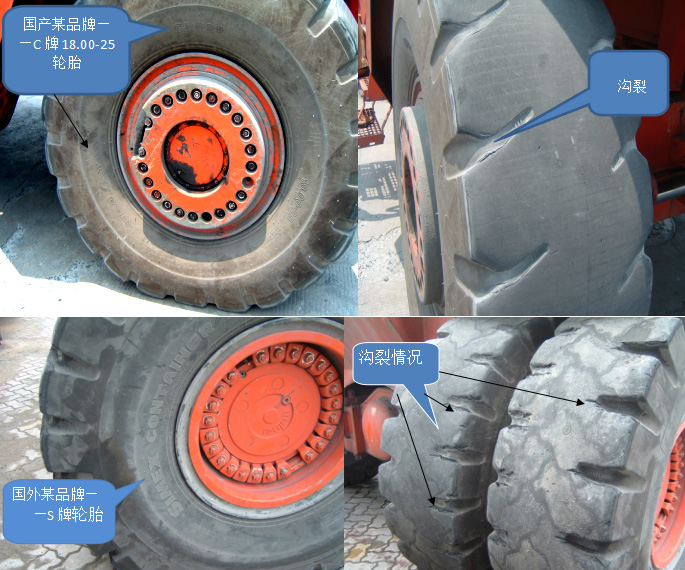

　　5、國內(nèi)和國外其他品牌輪胎使用情況——廈門通達(dá)堆場（普通水泥路面）

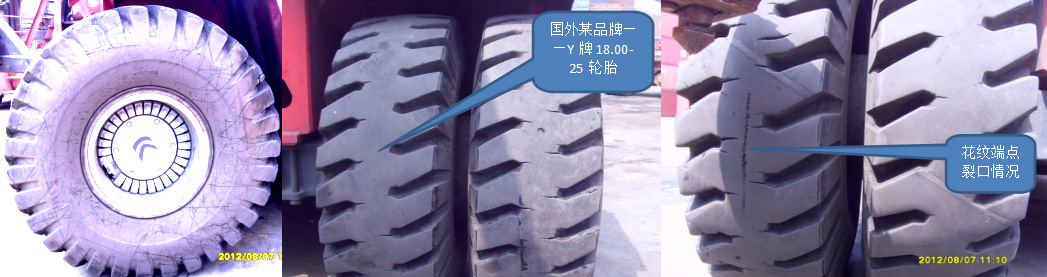

　　6、國外品牌輪胎使用情況，同樣出現(xiàn)花紋溝底裂口——營口港(普通聯(lián)鎖塊路面)

　　7、國外品牌輪胎使用情況，出現(xiàn)花紋溝底裂口——廈門某堆場(普通聯(lián)鎖塊路面)

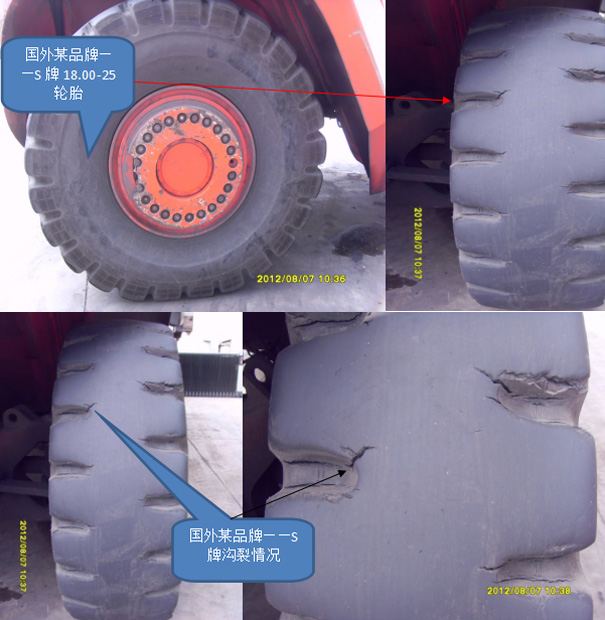

　　8、國外品牌輪胎使用情況，同樣出現(xiàn)花紋溝底裂口——大連勝獅國際

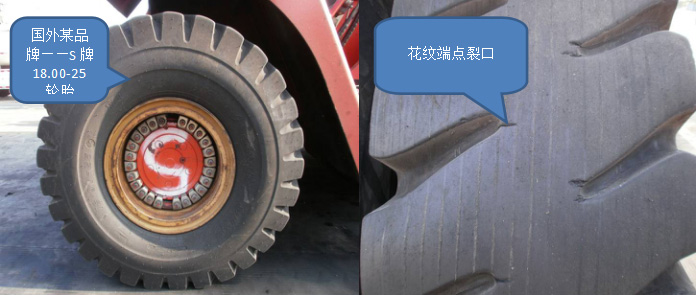

　　9、國外品牌輪胎使用情況，同樣出現(xiàn)花紋溝底裂口——大連中國外運(yùn)

　　上述裂口案例證明，港機(jī)輪胎出現(xiàn)后輪花紋基部和前輪花紋端點(diǎn)是國際國內(nèi)品牌輪胎的正?，F(xiàn)象，不會影響輪胎的安全性能和使用壽命。當(dāng)然，得承認(rèn)：國際品牌出現(xiàn)裂口的程度和時間節(jié)點(diǎn)都比國內(nèi)品牌更讓用戶能夠接受，這也是我們努力的方向！
